1.设备定位


苏菲新生儿呼吸机必须放置于提供的移动台车的支架中央。台车前轮配有刹车,防止苏菲新生儿呼吸机意外移动。
2.连接气源
2.1将氧气管路连接到设备背面的氧[管道接口和墙上的中央气源插口中。
2.2 用空气管路连接到设备背面的空ü管道接口和墙上的中央气源插口中。
注意:
a:禁止使用易燃气体
b:必须使用干燥、无尘、无油的医用气体。
3.连接电源并开机
3.1开机前确认:
1.供电电压范围在100-240 VAC范围内;
2.将病人单元连接到苏菲新生儿呼吸机右侧面板,并锁紧固定;
3.必须将Y形接口连接到病人单元背面专有位置:
4.将湿化瓶注水:
5.将Y形接头、流量传感器、压力测量管和温度探头分别连接到病人管路和主机上,并将病人管路与Sophie主机可靠连接。
6.必须将流量传感器和Y形接口连接到病人单元背面专用接口:

3.2连接电源并打开电源开关,按下开机按钮启动苏菲新生儿几呼吸机。

注意:
湿化瓶中注入蒸馏水时,将瓶拧在一起之前水面切勿达到“MAX”标记位置,否则湿化管没入水中后,水面将超过标记的最大水量:在操作过程中要经常检查湿化瓶的水位。
注意:
永远不要在设备工作时拆下湿化瓶!包括湿化瓶在内的湿化装置,在设备工作时,内有150cmH;O的压力!在使用注射器向湿化瓶内注水时,需密切注意,防止压力将注射器活塞反向推出注射器,从而造成危险。在操作过程中,只能使用自动注水系统或带注射器的鹿耳接头给湿化瓶注水
注意:
用冷水填充可能引起“吸入’体温度过低”和“水浴温度过低”报警。这些报警可通过关闭“加热湿化”菜单的加热功能大约1秒钟再打开来抑制。这样声音报会被抑制30分钟
注意:
不论是进行连接还是断开操作,都要抓据病人单元管路的接头处而非加热丝查绕处,否则容易损坏加热丝。
3.3设备开机后进入自测模式。

3.4系统测试完成时,屏幕上将显示“Test-mode fiushedSelect ventilation mode ” 然后可选择相应的通气模式,氧气传感器自动校准。

4.图示说明

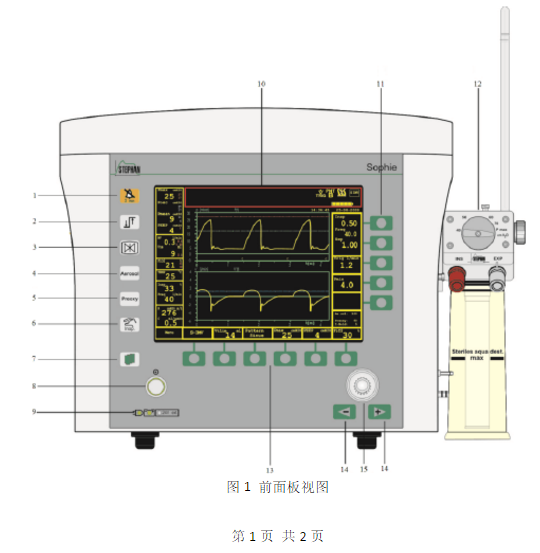

  1. 报警暂停按钮           9.电源显示

  2. 报警菜单按钮           10.显示屏

  3. 停止按钮                 11.选择按钮

  4. 雾化按钮                 12.病人单元

  5. 氧冲洗按钮              13.选择按钮

  6. 吸气保持按钮           14. 》-/+《 按钮

  7. 主菜单按钮              15.IGR旋转选择按钮

  8. 开机按钮

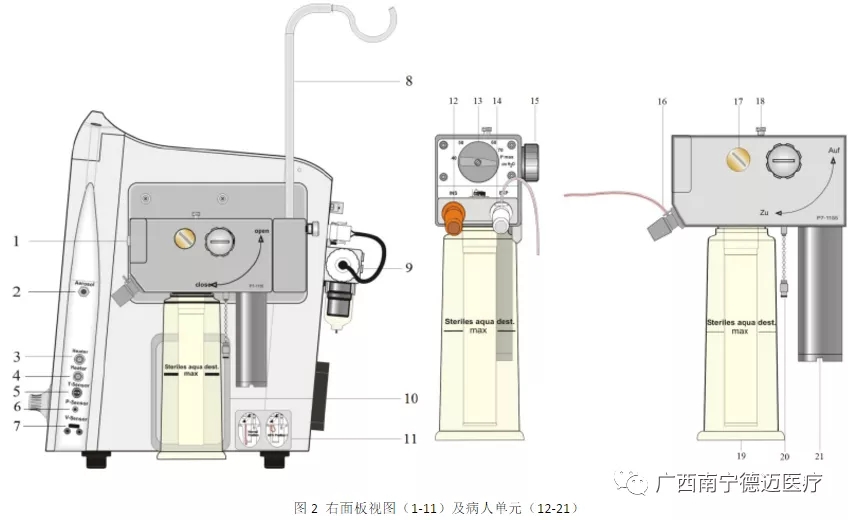

1.病人单元                      12.吸气管路接口

2.雾化器接口                   13.Pmax过压安全阀

3.加热管接口                   14.呼气管路接口

4.加热管接口                   15.锁定旋钮

5.温度传感器接口             16.压力测量软管和接口

6.温度传感器接口             17.病人单元比例阀

7.流量传感器接口             18.鹿耳接头

8. 蒸馏水瓶支架               19.消声器

9.气体供应接口                20.HFO-密封塞

10.湿化瓶注水水位传感器   21.湿化瓶

11.HFO标签

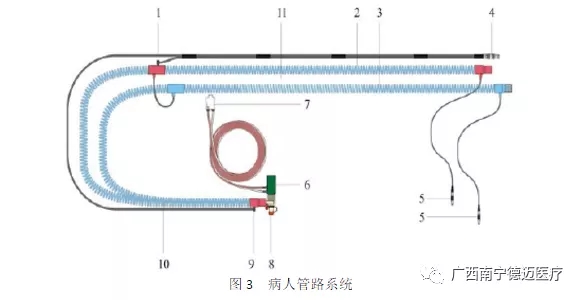

  1. 远端温度传感器探头    5.流量传感器插头

  2. 吸气管路                    6.Y形接头

  3. 温度传感器插头          7.不加热部分

  4. 管路加热插头             8.加热部分
